Diagnostic d'affaissement de toiture

Le contexte

Le propriétaire d'une maison constatait un affaissement visible de sa toiture. Avant d'engager des travaux, il avait besoin d'un diagnostic précis pour quantifier la déformation, localiser les zones critiques et fournir des données exploitables aux professionnels intervenant sur la structure.

Notre intervention

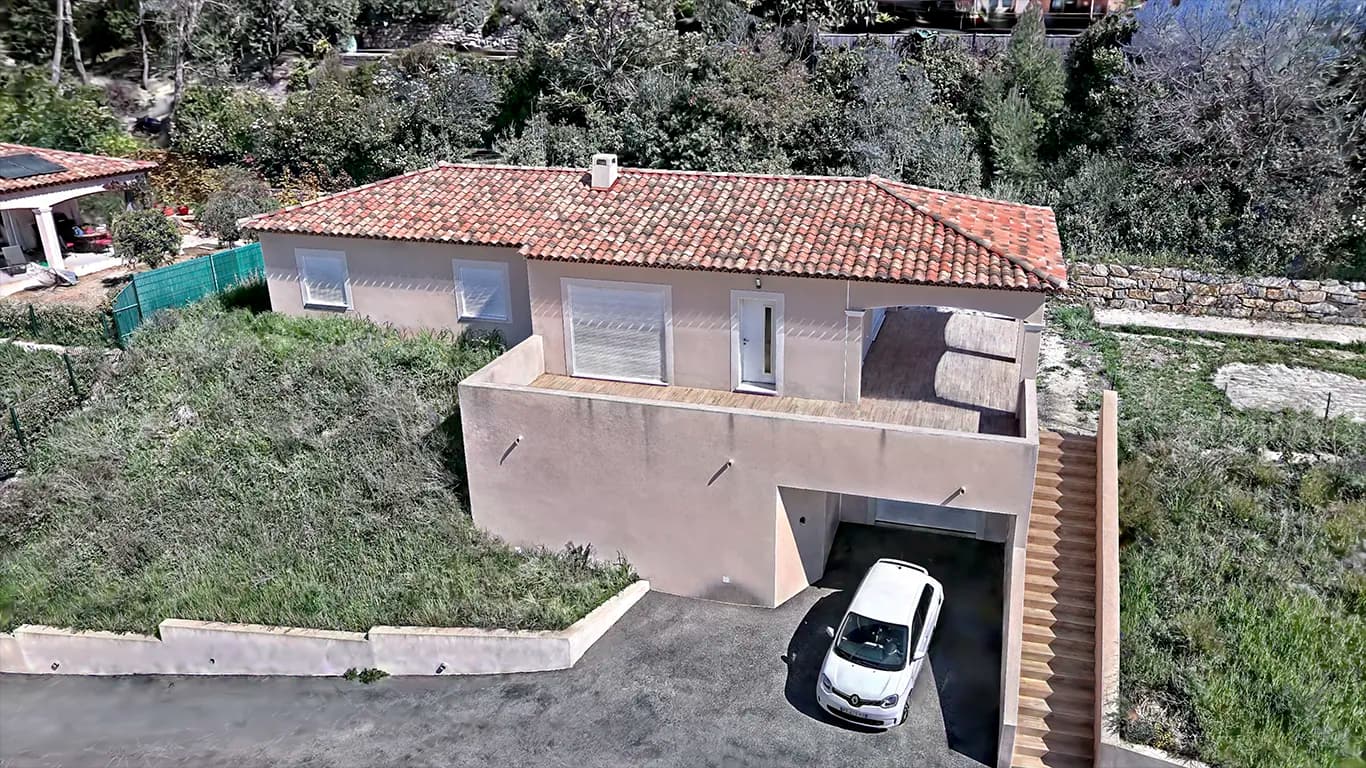

Nous avons numérisé l'ensemble de la maison en combinant LiDAR et photogrammétrie, le tout à la perche. Le scan a capturé la géométrie complète de la toiture et de l'enveloppe du bâtiment avec une précision millimétrique.

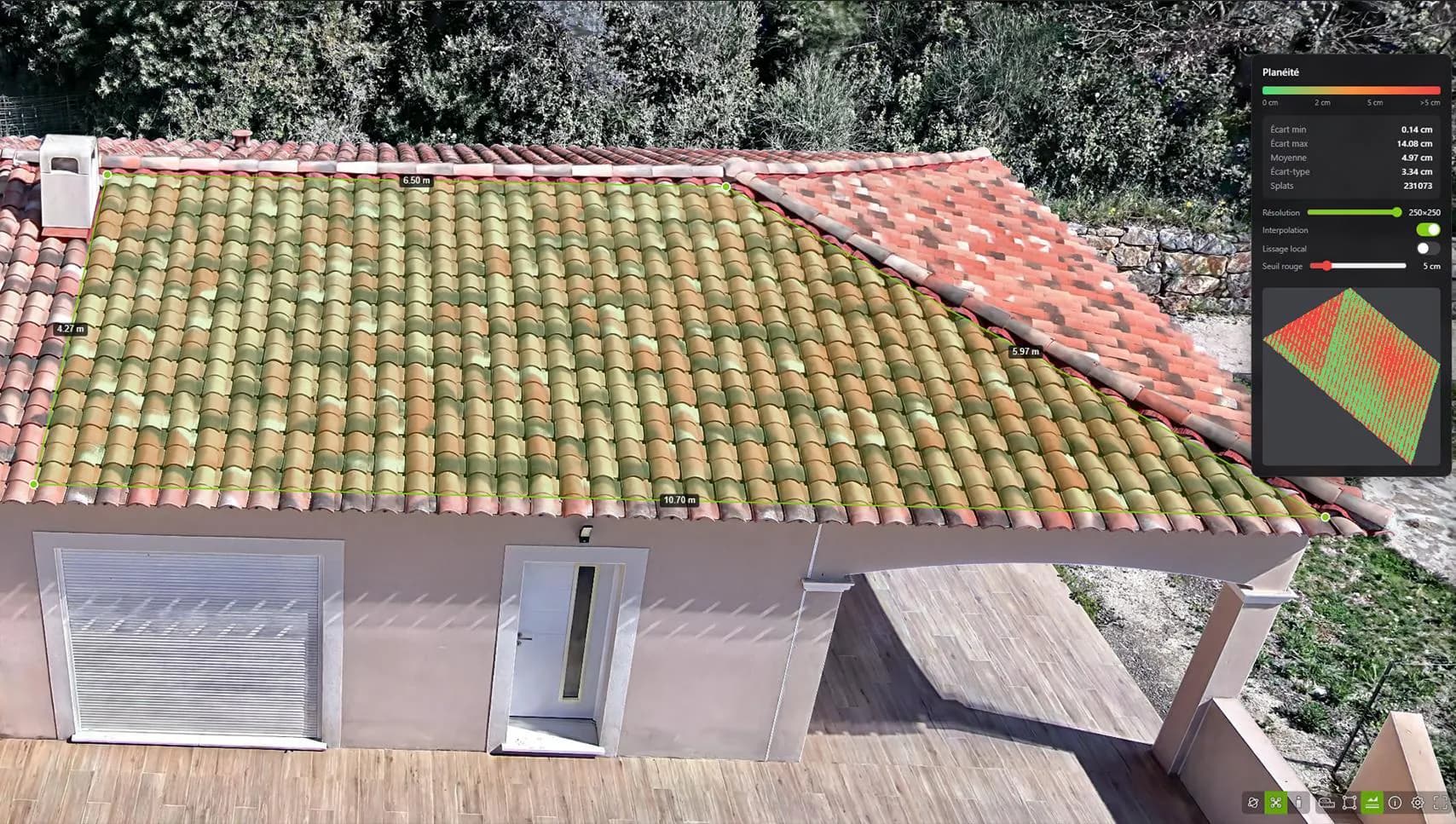

Pour ce projet, nous avons développé un outil de mesure de planéité intégré à notre visualisateur 3D. Cet outil génère une heatmap sur la zone sélectionnée, permettant un repérage immédiat des déformations : les écarts par rapport au plan de référence sont visualisés par un dégradé de couleurs, rendant l'affaissement lisible en un coup d'œil.

Les livrables

• Visualisateur 3D en ligne — le client accède au modèle numérique de sa maison depuis son navigateur, avec l'outil de planéité et sa heatmap pour explorer les déformations de la toiture.

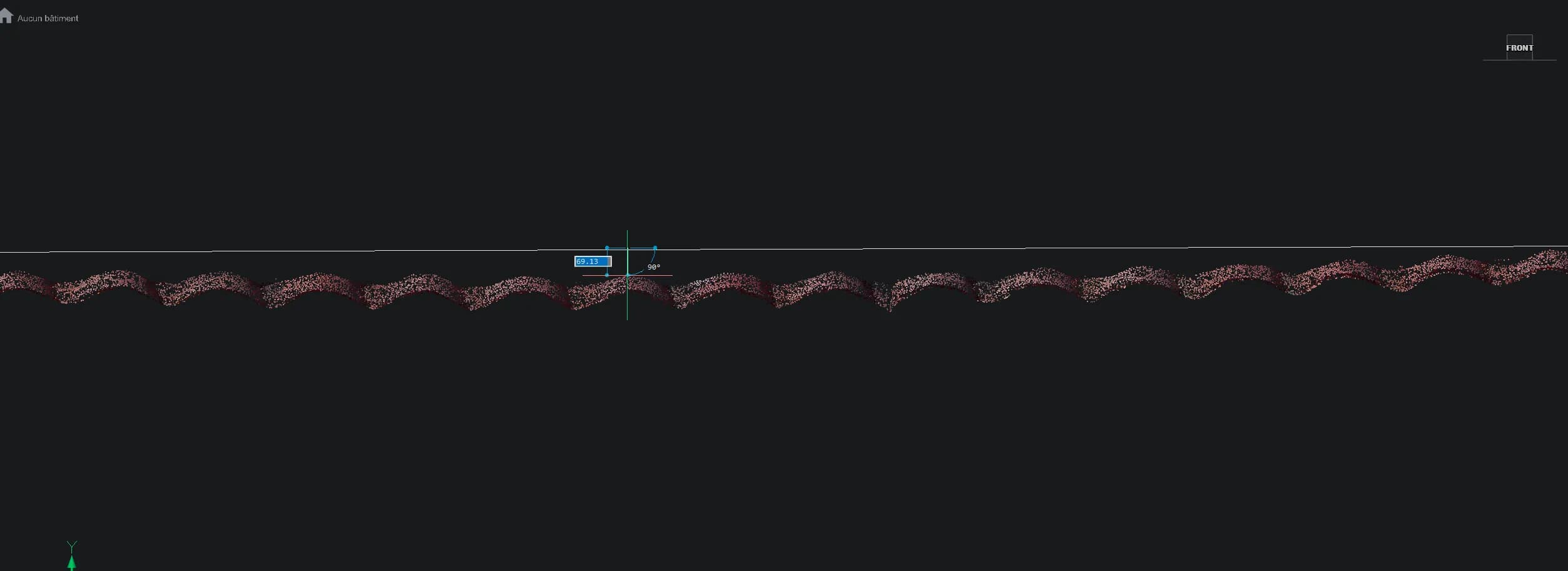

• Rapport PDF de diagnostic — coupes du nuage de points et segments cotés mettant en évidence l'affaissement avec des mesures précises.
• Nuage de points dense — relevé LiDAR complet exploitable par les professionnels du bâtiment pour leurs propres analyses.

Le résultat

Le propriétaire dispose d'un diagnostic visuel et chiffré de l'affaissement de sa toiture. Le visualisateur 3D avec heatmap de planéité lui permet de montrer concrètement le problème aux artisans et de suivre l'évolution dans le temps. Le rapport PDF fournit les mesures opposables nécessaires pour engager les travaux de reprise.
