Villa à Cavalaire-sur-Mer

Le contexte

Un architecte préparait la rénovation d'une villa à Cavalaire-sur-Mer et avait besoin de plans 2D et 3D fiables de l'existant. En l'absence de plans d'origine, un relevé complet du bâtiment était indispensable avant de pouvoir engager les études de projet.

Notre intervention

Nous avons numérisé l'intégralité de la villa au LiDAR terrestre — intérieur et extérieur — pour capturer la géométrie complète du bâtiment avec une précision millimétrique. À partir du nuage de points obtenu, nous avons ensuite dessiné l'ensemble des plans 2D (plans de niveaux, coupes, élévations de façades) et modélisé la maquette 3D du bâtiment.

Les livrables

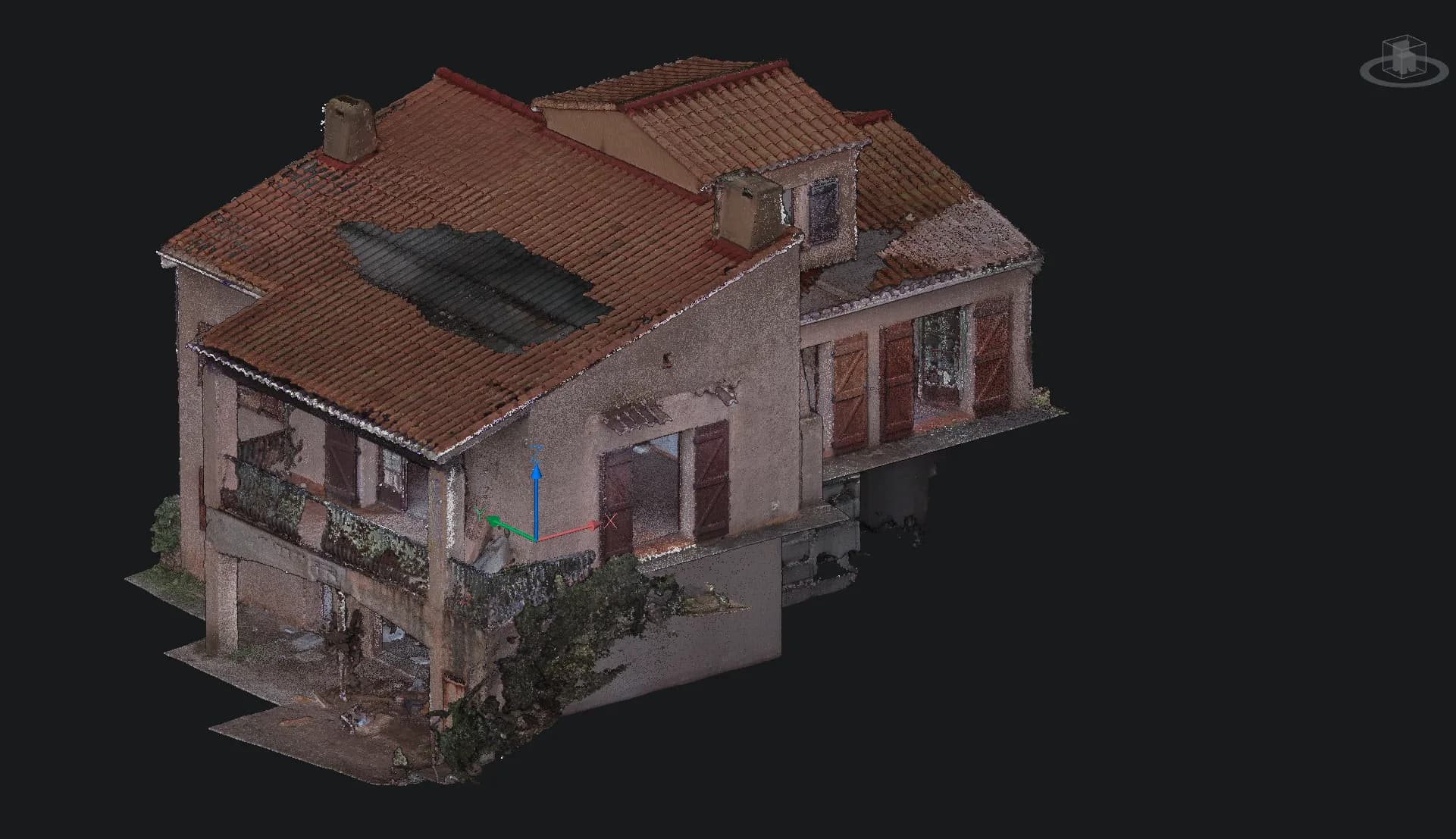

• Nuage de points dense — relevé LiDAR complet de la villa, exploitable pour les mesures et les vérifications complémentaires.

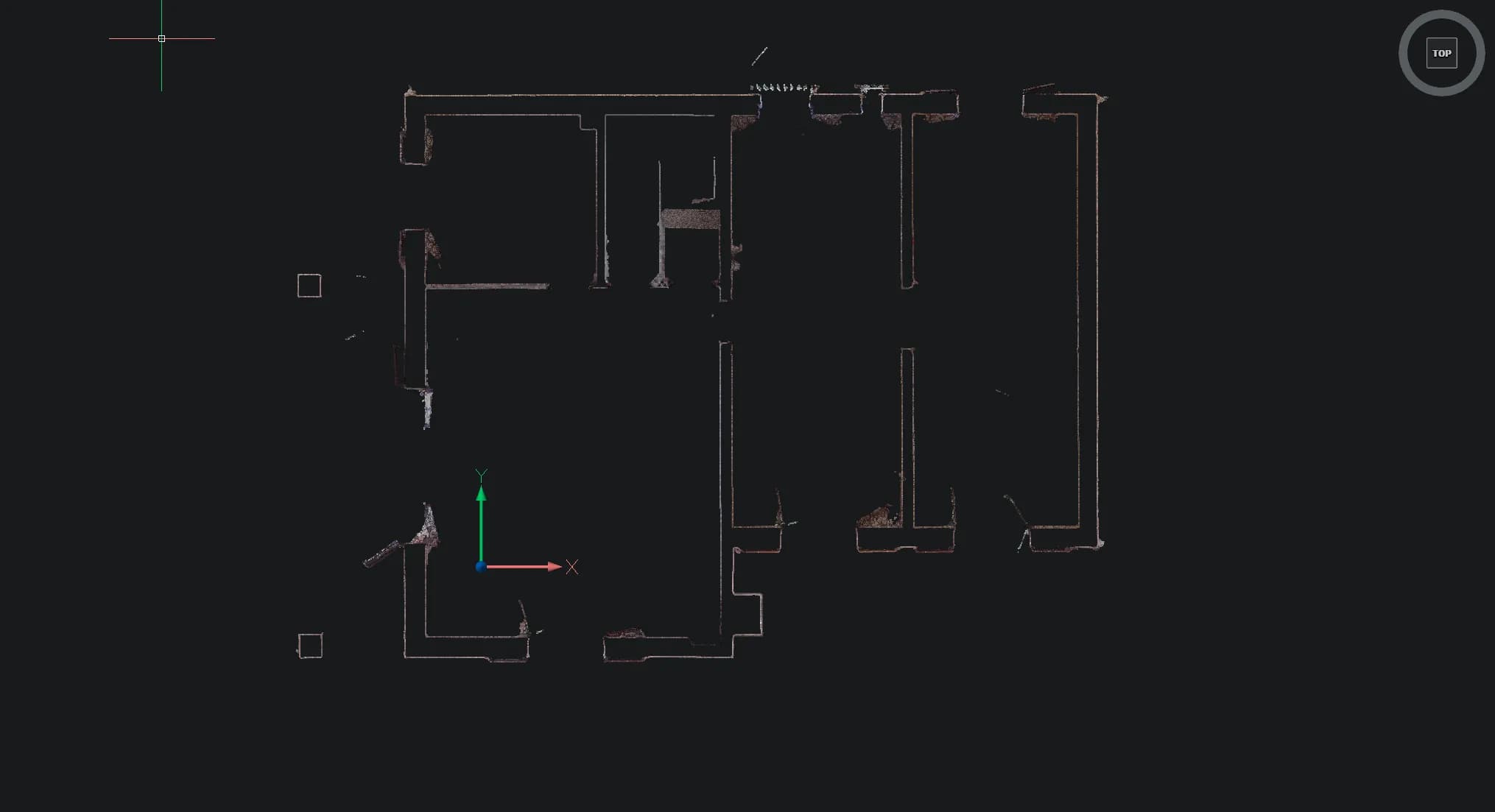

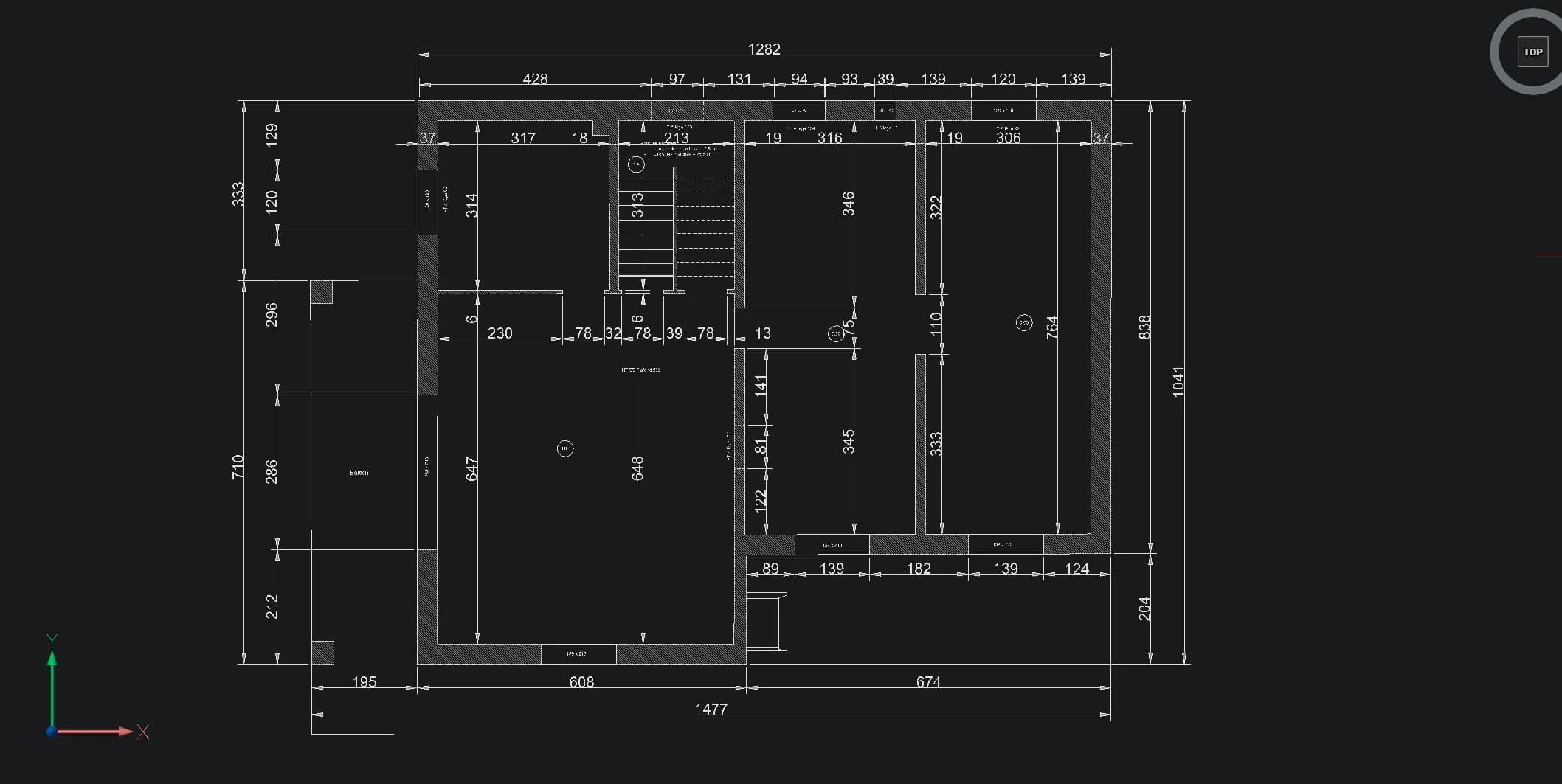

• Plans de niveaux cotés — plans 2D de chaque niveau, dessinés d'après le nuage de points et livrés en DWG.

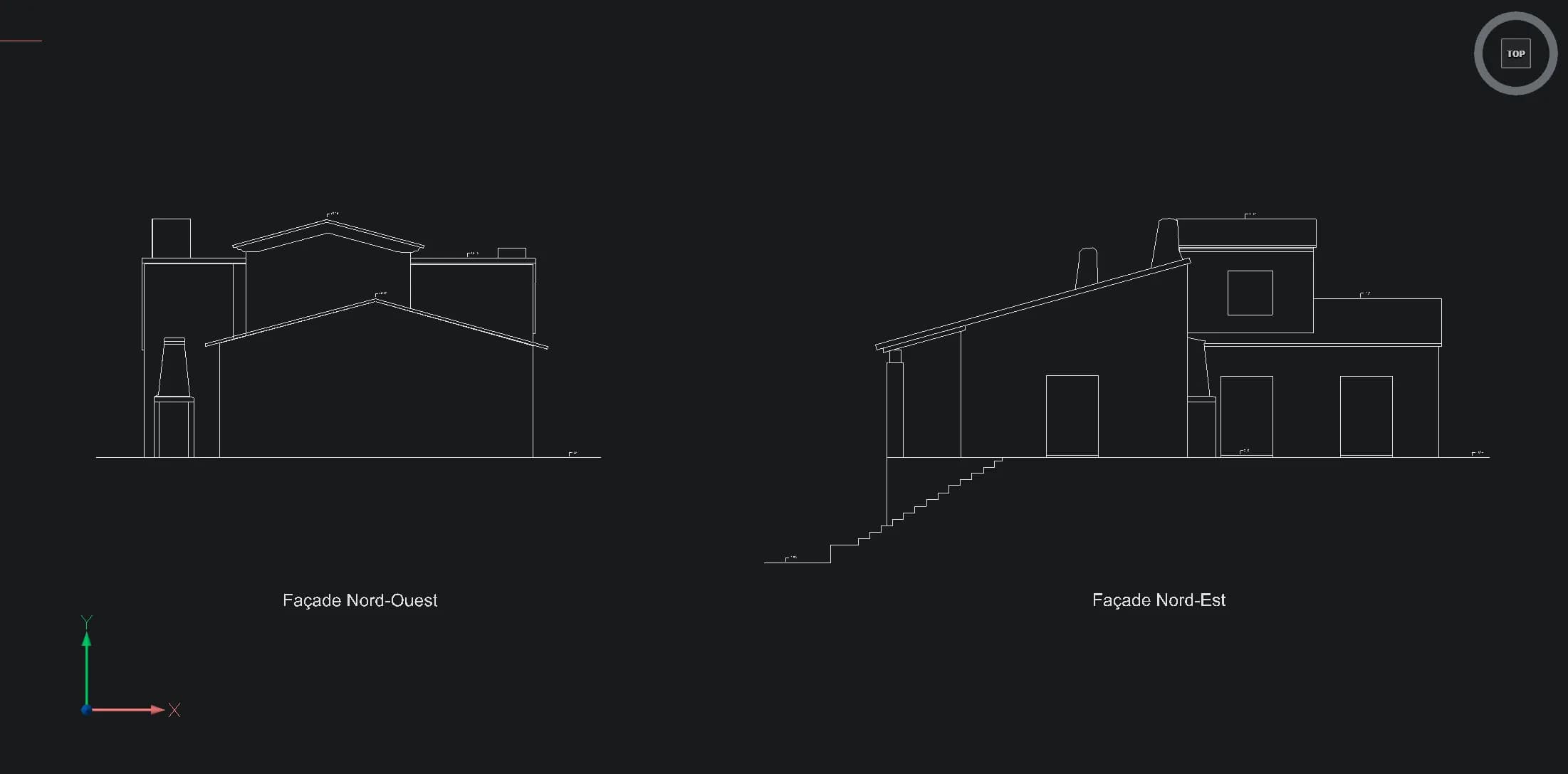

• Coupes et élévations de façades — sections verticales et vues de façades restituées depuis le scan.

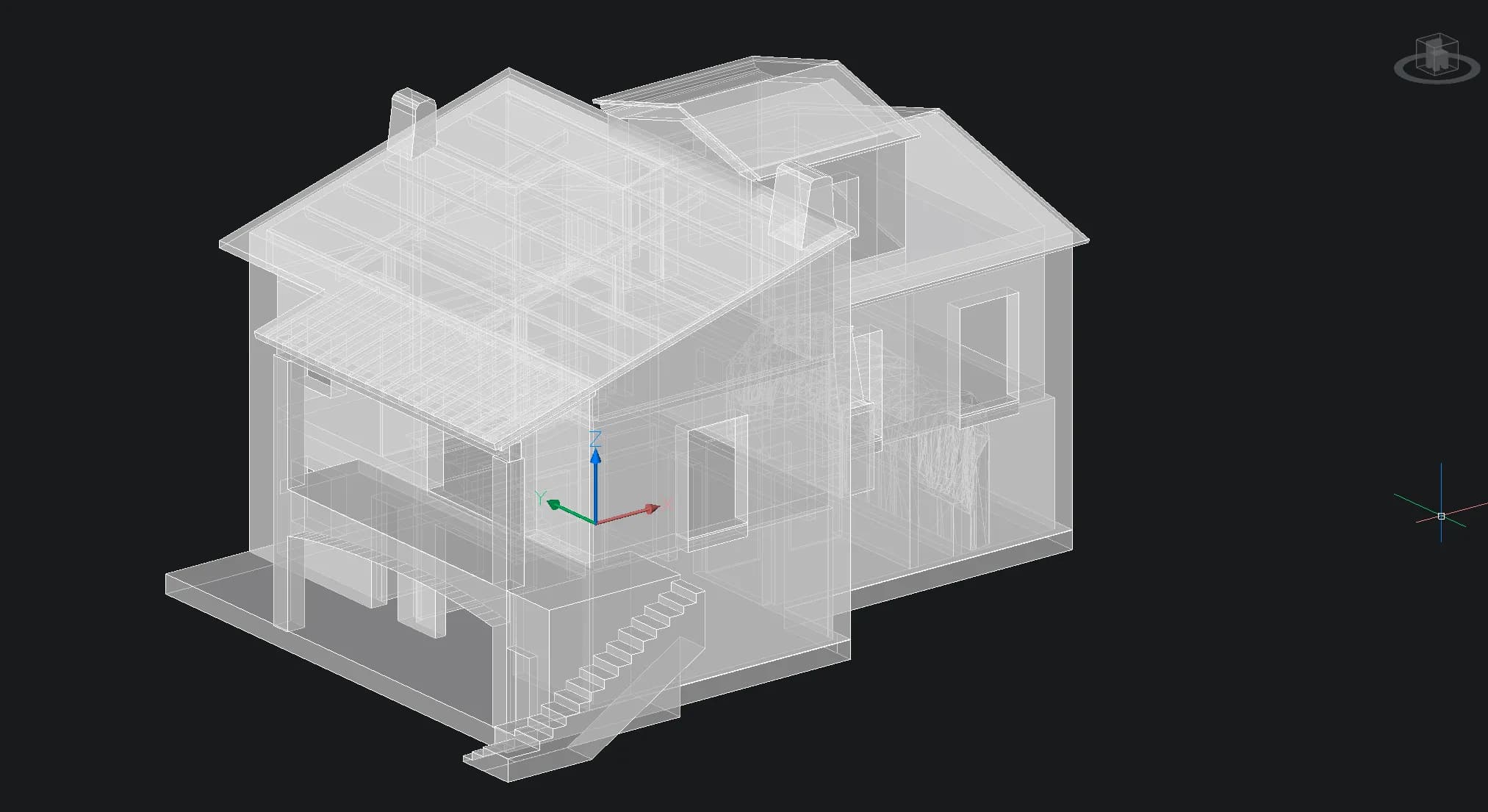

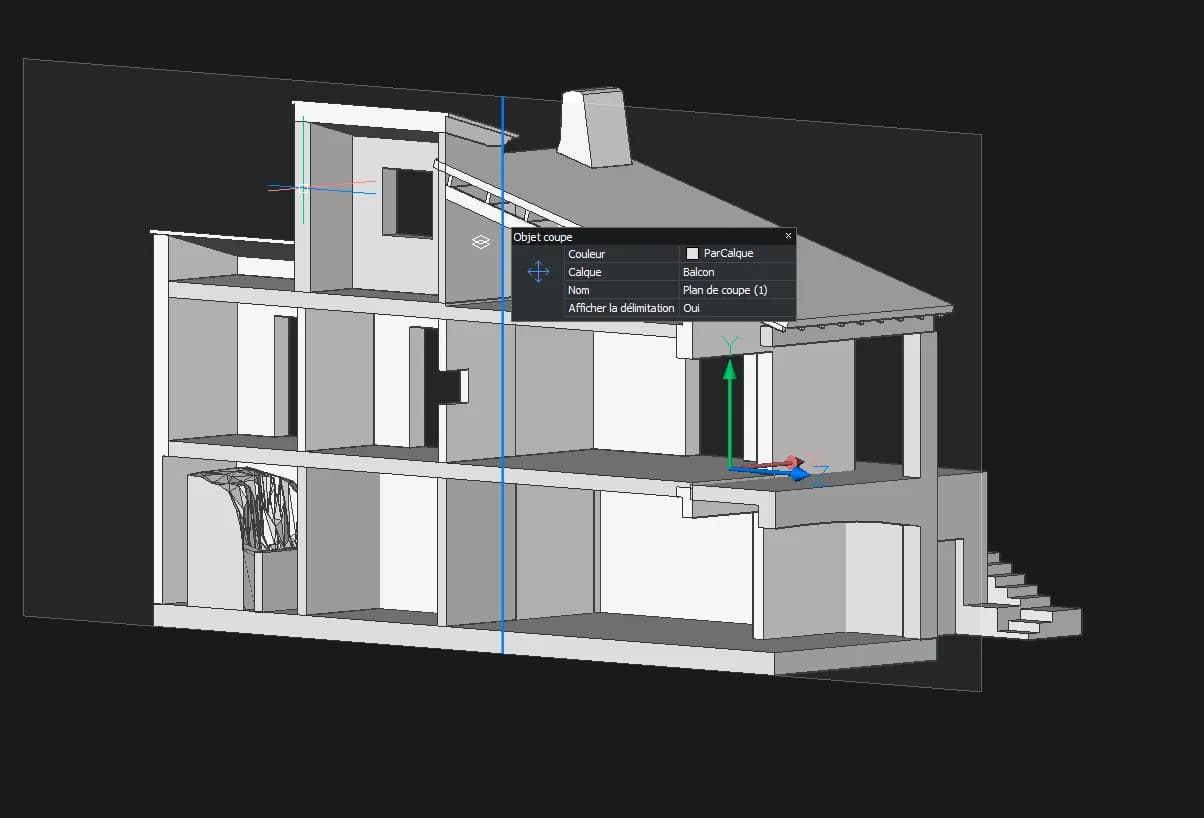

• Maquette 3D — modèle volumétrique du bâtiment existant, utilisable comme base pour le projet de rénovation.

Le résultat

L'architecte dispose d'un jeu complet de plans de l'existant — précis et à jour — sur lequel baser son projet de rénovation. Le nuage de points reste consultable à tout moment pour vérifier un détail ou extraire une mesure complémentaire sans retourner sur site.
